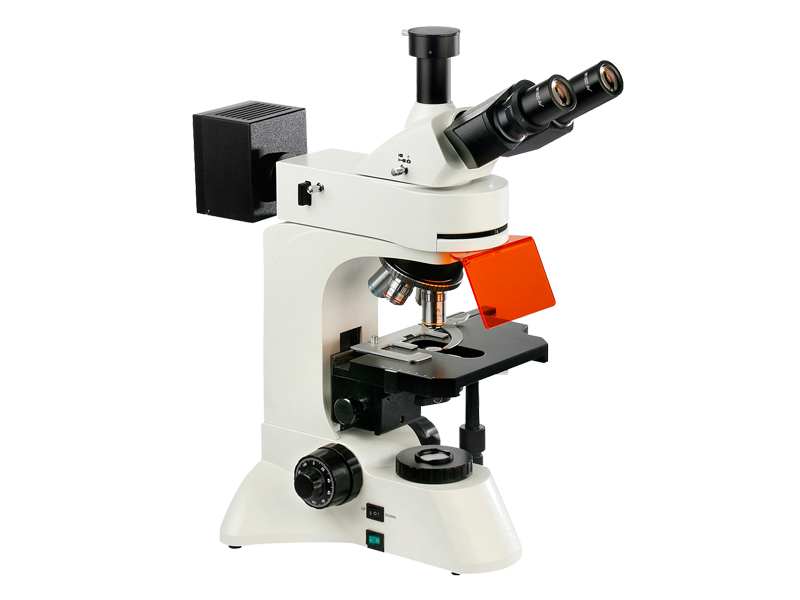

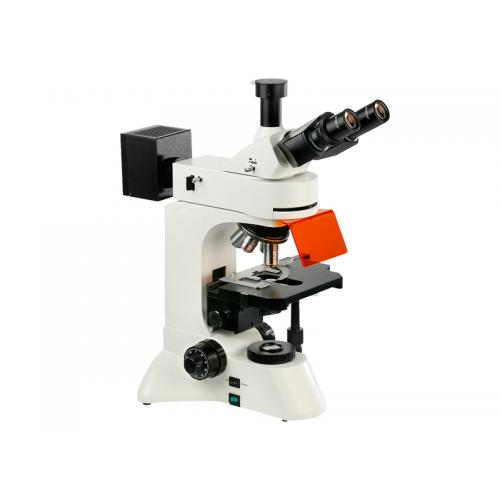

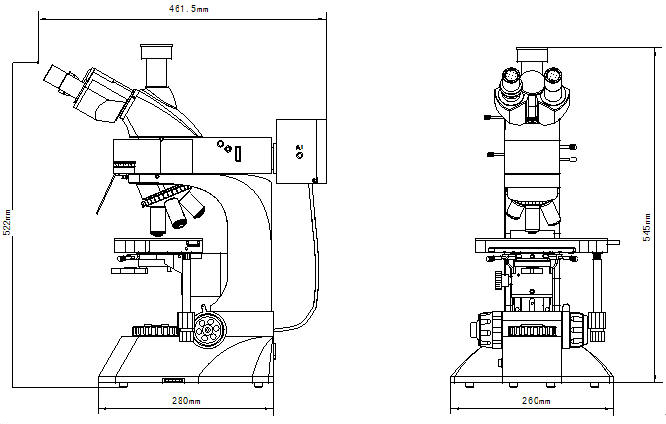

HYGL-3201LED型 LED落射式三目正置熒光顯微鏡
【落射熒光照明系統、透射明視場】
產品簡介 Product introduction

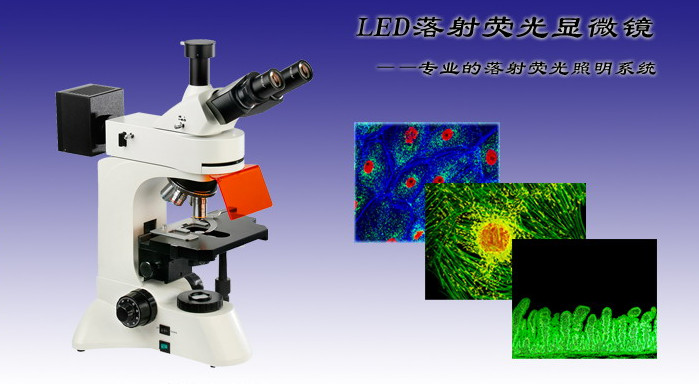

HYGL-3201LED型 LED落射式三目正置熒光顯微鏡，適用于熒光顯微術和透射明視場觀察，是一種多用途光學儀器，采用無放大率色差的無限遠平場消色差熒光物鏡和大視野目鏡,光學系統成像清晰,視野廣闊。激發光源采用大功率高亮度單色LED模塊組，透射光源采用大功率高亮度白光LED模塊，照明亮度可調，照明裝置功耗小，使用壽命長，具有安全、舒適等操作性能。是生命科學領域研究、疾病預防與免疫檢測的理想儀器，可供科研、高校、醫療和疾控防疫等部門使用。
熒光顯微鏡(Fluorescence microscope) ： 熒光顯微鏡是以紫外線為光源， 用以照射被檢物體， 使之發出熒光， 然后在顯微鏡下觀察物體的形狀及其所在位置。
熒光顯微鏡用于研究細胞內物質的吸收、運輸、化學物質的分布及定位等。 細胞中有些物質，如葉綠素等，受紫外線照射后可發熒光；另有一些物質本身雖不能發熒光，但如果用熒光染料或熒光抗體染色后，經紫外線照射亦可發熒光，熒光顯微鏡就是對這類物質進行定性和定量研究的工具之一。
新型的落射光裝置是從光源來的光射到干涉分光濾鏡后，波長短的部分（紫外和紫藍）由于濾鏡上鍍膜的性質而反射，當濾鏡對向光源呈45。傾斜時，則垂直射向物鏡，經物鏡射向標本，使標本受到激發，這時物鏡直接起聚光器的作用。同時，濾長長的部分（綠、黃、紅等），對濾鏡是可透的，因此，不向物鏡方向反射，濾鏡起了激發濾板作用，由于標本的熒光處在可見光長波區，可透過濾鏡而到達目鏡觀察，熒光圖像的亮度隨著放大倍數增大而提高，在高放大時比透射光源強。它除具有透射式光源的功能外，更適用于不透明及半透明標本，如厚片、濾膜、菌落、組織培養標本等的直接觀察。研制的新型熒光顯微鏡多采用落射光裝置，稱之為落射熒光顯微鏡。
熒光顯微鏡和普通顯微鏡有以下的區別：
1.照明方式通常為落射式，即光源通過物鏡投射于樣品上；
2.光源為紫外光，波長較短，分辨力率高于普通顯微鏡；
3.有兩個特殊的濾光片，光源前的用以濾除可見光，目鏡和物鏡之間的用于濾除紫外線，用以保護人眼。
熒光顯微鏡也是光學顯微鏡的一種，主要的區別是二者的激發波長不同。由此決定了熒光顯微鏡與普通光學顯微鏡結構和使用方法上的不同。
熒光顯微鏡是免疫熒光細胞化學的基本工具。它是由光源、濾板系統和光學系統等主要部件組成。是利用一定波長的光激發標本發射熒光，通過物鏡和目鏡系統放大以觀察標本的熒光圖像。
應用范圍 Applications
一般情況下，單獨使用熒光顯微鏡即可以達到我們想要的成像效果，但在某些情況下，比如說當熒光比較微弱的情況下，僅僅通過熒光顯微鏡并不能達到理想的拍攝效果，或者我們希望可以將拍攝的熒光圖片上傳的電腦生面預覽，修改甚至發表學術論文，這時候沒有熒光顯微鏡CCD是不能達到要求的。
性能特點 Performance characteristics
★ 110/230V 50/60Hz 多電壓適配器供電，連接方便，使用安全；
★ 采用優良的無限遠光學系統，配置平場物鏡與大視野目鏡。
★ 緊湊穩定的高剛性主體，充分體現了顯微操作的防振要求。
★ 落射熒光顯微系統采用模塊化設計理念，可以安全、快揵地調整照明系統，切換熒光濾色片組件。
★ 產品可應用于細胞組織，透明液態組織的顯微觀察，也可用于生物制藥，醫學檢測、疾病預防等領域內的熒光顯微術觀察。
技術指標 Technical indicators
目鏡 | 大視野 WF10X(Φ22mm) |
無限遠平場消色差物鏡 | PL 4X/0.10 |
PL 10X/0.25 |
PLF L40X/0.85（彈簧）(無放大率色差) |
PL 100X/1.25(彈簧,油) |
目鏡筒 | 三目鏡, 30?傾斜 |
落射熒光照明系統 | 5W 高亮單色LED，可以按單色或雙色進行組合； 各單色LED發光波長為： 綠色475nm~550nm，發射波長：595nm；
藍色410nm~490nm，發射波長：515nm； |
熒光濾光片組: 藍、綠。 |
調焦機構 | 粗微動同軸調焦, 微動格值:2μm,帶鎖緊和限位裝置 |
轉換器 | 五孔(內向式滾珠內定位) |
載物臺 | 雙層機械移動式(尺寸:210mmX140mm,移動范圍:75mmX50mm) |
透射照明系統 | 阿貝聚光鏡 NA.1.25 可上下升降 |
藍濾色片和磨砂玻璃 |
集光器適應于LED照明(內置視場光欄) |
3W 高亮白光LED, 亮度可調 |
標準配置 Standard configuration
1、 儀器主機： 1 套
2、 10 倍目鏡： 2只
3、 物鏡： 4 只
4、 工作臺：1套
5、 光源：1只
6、 電源： 1套
7、 三目鏡筒
8、 落射熒光照明系統
9、 透射照明系統
10、 電源線
11、 儀器防塵罩
12、 產品說明書
13、 產品合格證
14、 產品保修卡
15、 專用高清彩色圖像處理系統1套（300萬/500萬/1000萬高清彩色CCD、視頻線、數據線）【選配】
16、 專業顯微數據分析系統1套【選配】
17、 品牌計算機【選配】
選配附件 Optional accessories
● 專用彩色高清圖像處理系統：
● UCMOS03100KPA | 300萬像素USB2.0 顯微鏡相機 CNC
● UCMOS05100KPA | 500萬像素USB2.0 顯微鏡相機 CNC
● U3CMOS03100KPA | 310萬像素USB3.0 顯微鏡相機 CNC
● U3CMOS05100KPA | 510萬像素USB3.0 顯微鏡相機 CNC
● C3CMOS10000KPA | 1000萬像素USB3.0 顯微鏡相機 CNC
● U3ISPM18000KPA | 1800萬像素USB3.0 ISP 硬件嵌入式顯微鏡相機
● E3ISPM03100KPB-E3 | 310萬像素USB3.0 顯微鏡相機(高端)
● E3ISPM20000KPA-E3 | 2000萬像素USB3.0 顯微鏡相機（高端）
● E3ISPM12000KPA-E3 | 1200萬像素USB3.0 顯微鏡相機（高端）
● 專業顯微數據分析系統；
● 選配附件；
目鏡 | 分劃目鏡10X(field number:Φ22mm) |
物鏡 | 無限遠平場消色差物鏡60X |
濾色片 | 綠、黃濾色片 |
熒光濾光片組 | 紫光380nm~415nm 發射波長：475nm |
紫外光320nm~380nm 發射波長：435nm |
CCD接頭 | 0.4X、0.5X、1X、0.5X帶分劃 |
攝像儀 | USB輸出：130/300/500/1000萬像素 Video輸出：380/520電視線 |
數碼相機接頭 | CANON(EF) NIKON(F) |
注意事項 Precautions
1. 在安裝顯微鏡、更換燈泡、保險絲和插拔電源之前，必須關閉電源開關，拔掉電源線。
為防止發生觸電或火災，安裝顯微鏡、更換燈泡、更換保險絲和插拔電源之前，必須關閉電源開關，拔掉電源線。
2. 嚴禁分解
除本說明書所提及的可拆卸部分外，嚴禁拆卸其它任何部件。否則可能會降低儀器性能、導致觸電、受傷及儀器的損壞。如有任何故障，請與供應商聯系。
3. 輸入電壓
請確認輸入電壓與您所在地區的供電電壓是否一致。如果不一致，請不要使用顯微鏡，并請與供應商聯系。如果顯微鏡使用了錯誤的輸入電壓，會導致電路短路或造成火災，從而損壞顯微鏡。
4. 使用特定燈泡、保險絲和電源線
如果使用不恰當?shù)臒襞?、保險絲或電源線可能導致儀器損壞或儀器火災。如果使用加長電源線，必須使用有接地的電源線（PE）。
5. 顯微鏡需防高溫、防潮、防異物
為防止發生短路或其它故障，請不要長時間在高溫，潮濕的環境下使用，適宜工作環境溫度5°C~35°C，相對濕度20%~80%（25°C時）。如果有水灑在顯微鏡上時，請立即關閉電源開關，并拔掉電源線，然后用干布將水擦去。當有異物進入或滴入顯微鏡時，請停止使用并與供應商聯系。
6. 光源熱度
照明燈泡在使用時會產生高溫，在燈亮?xí)r不要觸摸集光鏡或燈箱，熄燈30分鐘以內不要接觸燈泡。更換燈泡時，請確認燈泡是否已足夠冷卻（至少熄滅30分鐘）。
★ 為防止?fàn)C傷，在燈亮?xí)r或熄燈30分鐘以內不要觸摸燈泡。
★ 為防止火災，請不要在燈泡附近放置纖維制品、紙張或易燃易爆物品（如汽油、石油醚、酒精等）。
7. 粗微動調焦手輪
本儀器采用粗微動同軸調焦機構。請不要同時沿相反方向旋轉左右粗微動調焦手輪。當物鏡升降裝置已達到移動的極限位置后，請不要繼續旋轉粗動調焦手輪。否則會導致調焦機構損壞。
8. 放置場所
本顯微鏡是精密光學儀器，如果使用或存放不當，將會導致儀器損壞或?qū)ζ渚犬a(chǎn)生不良影響。在選擇使用場所時請考慮以下條件：
※. 避免將顯微鏡放置在以下場所：有陽光直射處、室內照明的垂直下方及其它明亮場所。
※. 適宜工作環境溫度5°C~35°C，相對濕度20%~80%（25°C時）。不要將顯微鏡長時間放置在高溫、潮濕與積滿灰塵的場所，否則鏡頭上會結霧或發霉，積聚灰塵等，從而損壞顯微鏡，縮短其使用壽命。
9. 安裝燈泡
請不要用手指直接觸摸燈泡的玻璃表面。安裝燈泡時請戴上手套或用棉質料包裹燈體后再進行安裝。
※ .擦拭燈體表面污漬，可用干凈的棉質布料蘸上酒精擦拭。如不擦拭干凈則會蝕刻在燈泡表面，使其亮度減弱，壽命降低。
※ .安裝燈泡時要小心，防止燈泡滑落或傷害手指。
※ .更換燈泡時，請確認燈泡的觸點是否完好。如果觸點被損壞，燈泡可能不亮或短路。
※ .更換燈泡時，將燈腳盡可能深地插進燈座內。如果燈腳松了，燈泡可能熄滅或接觸不良。
10. 儀器搬運
本顯微鏡是精密光學儀器且重量較重，搬運時小心謹慎，嚴禁強烈撞擊和野蠻操作，否則會造成儀器損壞。
11. 環境保護
請將顯微鏡包裝與使用過程中產生的廢棄物，如紙箱、泡沫，塑膠、燈泡、電池等分類后妥善處理，保護環境！
（1）嚴格按照熒光顯微鏡出廠說明書要求進行操作，不要隨意改變程序。
（2）應在暗室中進行檢查。進入暗室后，接上電源，點燃超高壓汞燈5～15min，待光源發出強光穩定后，眼睛完全適應暗室，再開始觀察標本。
（3）防止紫外線對眼睛的損害，在調整光源時應戴上防護眼鏡。
（4）檢查時間每次以1～2h為宜，超過90min，超高壓汞燈發光強度逐漸下降，熒光減弱；標本受紫外線照射3～5min后，熒光也明顯減弱；所以，最多不得超過2～3h。
（5）熒光顯微鏡光源壽命有限，標本應集中檢查，以節省時間，保護光源。天熱時，應加電扇散熱降溫，新?lián)Q燈泡應從開始就記錄使用時間。燈熄滅后欲再用時，須待燈泡充分冷卻后才能點燃。一天中應避免數次點燃光源。
（6）標本染色后立即觀察，因時間久了熒光會逐漸減弱。若將標本放在聚乙烯塑料袋中4℃保存，可延緩熒光減弱時間，防止封裱劑蒸發。長時間的激發光照射標本，會使得熒光衰減和消失現象，故應盡可能縮短照射時間。暫時不觀察時可用擋光板遮蓋激發光。
（7）標本觀察時候應采用無熒光油，應避免眼睛直視紫外光源。
（8）電源應安裝穩壓器，電壓不穩會降低熒光燈的壽命。
保養維護 Maintenance
1. 主機電源開關為供電控制，觀察完畢或暫停使用時，將開關“O”按下，切斷電源，以免儀器內電氣元件仍處于工作狀態。長期不用時，應將電源插頭從電源插座中拔出并妥善保管好各種連接線。
2. 保持清潔，可用清潔紗布（或綢布、脫脂棉）蘸少許乙醇將鏡頭上的油與機身清擦干凈，待其完全冷卻、干燥后罩上防塵罩。
3. 清潔鏡頭：用吹風球吹去或用軟刷拭去鏡頭上的灰塵；重的污垢、指印可用鏡頭紙或軟布蘸少許酒精與乙醚的混合液輕輕擦拭（兩者混合比約酒精20～30%，乙醚70～80%）。
4. 清潔儀器表面：可用清潔的軟布擦試；重的污垢可用中性清潔劑擦洗。
5. 保管：長時期不用顯微鏡時，請關掉儀器電源，燈泡充分冷卻，將顯微鏡的防塵罩罩上，存放在干燥、通風、清潔且無酸堿蒸汽的地方，以免鏡頭發霉。
6. 定期檢查：為保持顯微鏡的性能，應對儀器進行定期檢查和維護。
