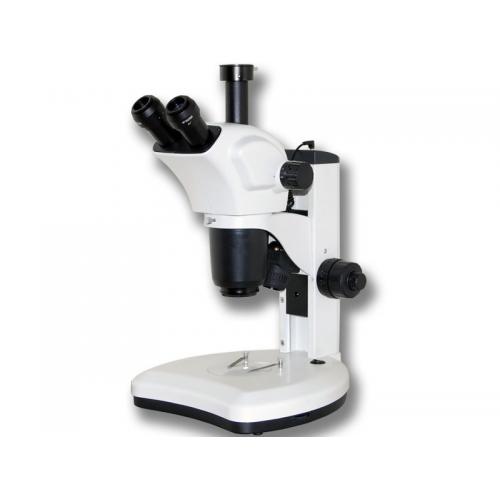

XTL-201型 落射式三目正置連續變倍體視顯微鏡
【連續變倍、落射式、明場/熒光觀察】
產品簡介 Product introduction

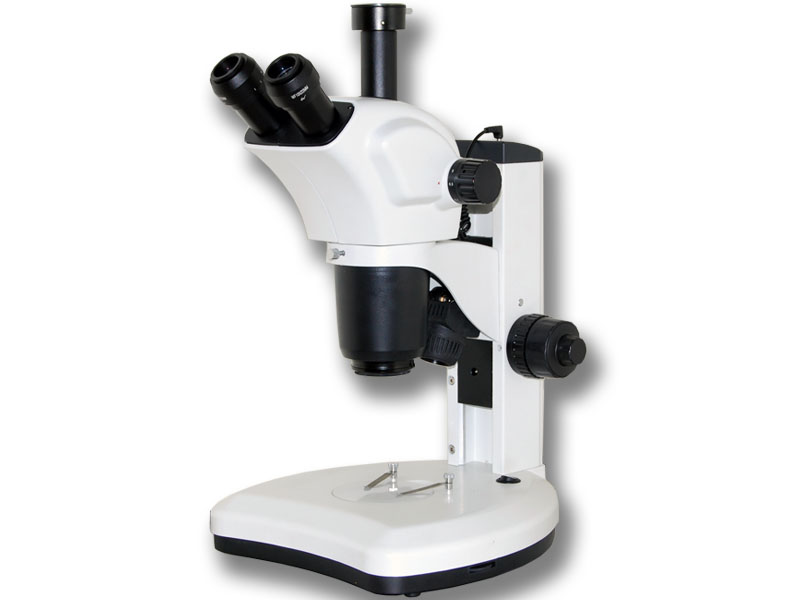

XTL-201型 落射式三目正置連續變倍體視顯微鏡，是一種成正像顯微鏡，采用水平式手輪變倍，具有工作距離長，成像清晰而平穩，視場寬闊，操作方便等特點。可廣泛應用于文教科研，農林地質，電子精密機械等行業和部門。
應用范圍 Applications
可廣泛應用于文教科研，農林地質，電子精密機械等行業和部門。也可應用于電子工業和精密機械工業做產品的裝配和簽驗，由于有很高的分辨率及大視場范圍的清晰度因此特別適合顯微攝像及觀察不規則物體及細微結構。是學校、醫院、教學使用外還適用于農業、林業、醫藥、衛生、地質、考古、生物等行業。
性能特點 Performance characteristics
★ 采用連續變倍工作方式，明視場觀察時有效工作距離110mm，變倍范圍0.7～6.3 （變倍比1:9）。
★ 45°傾斜目視觀察，左右視度可調，調節范圍±5屈光度；瞳距可調，調節范圍48～75ｍｍ。
★ 升降鏡體調節機構采用圓柱滾子導向，傳動平穩，輕巧，同時粗動松緊可調。
★ 采用高亮白光LED照明，可選擇透射、反射、透反射照明方式，獨立電器控制，亮度隨意可調。
★ 可附加LED落射熒光照明器，進行立體熒光觀察。
技術指標 Technical indicators
目鏡 | 廣角目鏡WF10X 視場數22 |
物鏡 | 連續變倍物鏡 |
變倍范圍：0.7～6.3(變倍比：1:9) |
工作距離：110mm
|
視場范圍 | Φ33.8～Φ3.49 |
總放大倍數 | 7X~63X |
垂直有效行程 | 220mm |

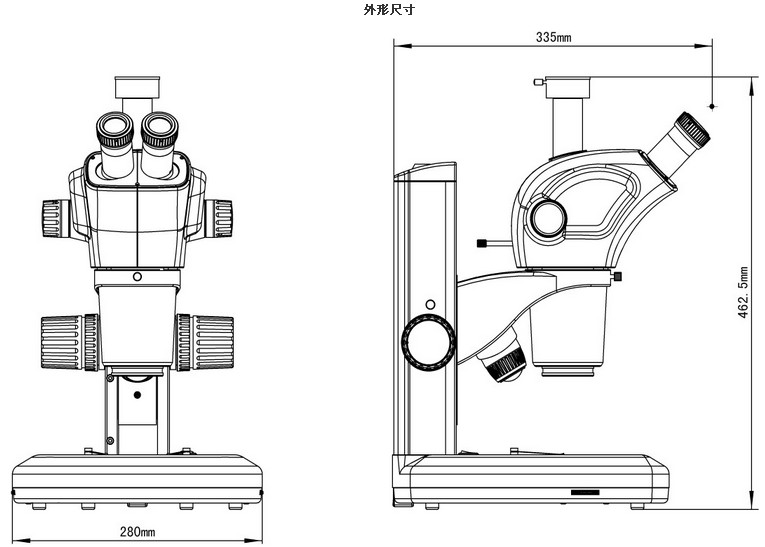

底座尺寸 | 310mmX280mm |
照明方式 | 上光源：3W高亮度LED |
下光源：5W高亮度LED |
標準配置 Standard configuration
1、 儀器主機： 1 套
2、 10 倍目鏡： 2只
3、 物鏡： 1 套
4、 工作臺：1套
5、 光源：1只
6、 電源： 1套
7、 底座
8、 升降系統
9、 調焦機構
10、 電源線
11、 儀器防塵罩
12、 產品說明書
13、 產品合格證
14、 產品保修卡
15、 專用高清彩色圖像處理系統1套（300萬/500萬/1000萬高清彩色CCD、視頻線、數據線）【選配】
16、 專業幾何測量數據分析系統1套【選配】
17、品牌計算機【選配】

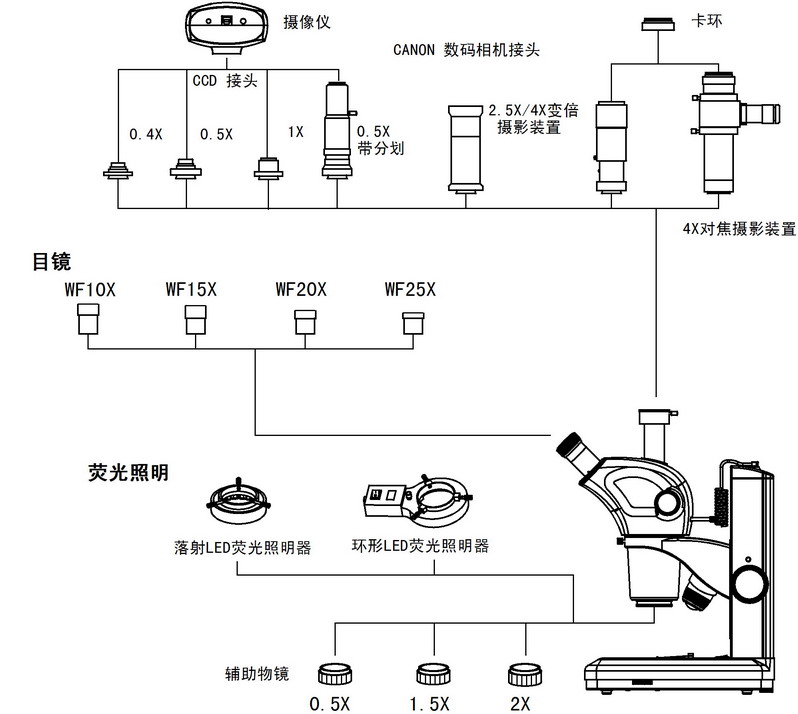

選配附件 Optional accessories
● 專用彩色高清圖像處理系統：
● UCMOS03100KPA | 300萬像素USB2.0 顯微鏡相機 CNC
● UCMOS05100KPA | 500萬像素USB2.0 顯微鏡相機 CNC
● U3CMOS03100KPA | 310萬像素USB3.0 顯微鏡相機 CNC
● U3CMOS05100KPA | 510萬像素USB3.0 顯微鏡相機 CNC
● C3CMOS10000KPA | 1000萬像素USB3.0 顯微鏡相機 CNC
● U3ISPM18000KPA | 1800萬像素USB3.0 ISP 硬件嵌入式顯微鏡相機
● E3ISPM03100KPB-E3 | 310萬像素USB3.0 顯微鏡相機(高端)
● E3ISPM20000KPA-E3 | 2000萬像素USB3.0 顯微鏡相機（高端）
● E3ISPM12000KPA-E3 | 1200萬像素USB3.0 顯微鏡相機（高端）
● 專業幾何測量數據分析系統；
● 選配附件；
名稱 | 技術參數 |
目鏡 | 大視野目鏡 WF15X(Φ15mm) |
大視野目鏡 WF20X(Φ12mm) |
大視野目鏡 WF25X(Φ9mm) |
大視野分劃目鏡 WF10X（Φ22mm） |
照明器 | LED落射熒光照明器/環形熒光照明器 |
輔助物鏡 | 0.5X工作距離165mm/1.5X/2X |
CCD接頭 | 0.4X/0.5X/1X/0.5X帶分劃 |
攝像儀 | DV-130 / 300 / 500 / 1000 （130-1000萬像素，帶USB接口） |
數碼相機接頭 | CANON（EF）/NIKON（F） |
注意事項 Precautions
1. 在安裝顯微鏡、更換燈泡、保險絲和插拔電源之前，必須關閉電源開關，拔掉電源線。
為防止發生觸電或火災，安裝顯微鏡、更換燈泡、更換保險絲和插拔電源之前，必須關閉電源開關，拔掉電源線。
2. 嚴禁分解
除本說明書所提及的可拆卸部分外，嚴禁拆卸其它任何部件。否則可能會降低儀器性能、導致觸電、受傷及儀器的損壞。如有任何故障，請與供應商聯系。
3. 輸入電壓
請確認輸入電壓與您所在地區的供電電壓是否一致。如果不一致，請不要使用顯微鏡，并請與供應商聯系。如果顯微鏡使用了錯誤的輸入電壓，會導致電路短路或造成火災，從而損壞顯微鏡。
4. 使用特定燈泡、保險絲和電源線
如果使用不恰當?shù)臒襞?、保險絲或電源線可能導致儀器損壞或儀器火災。如果使用加長電源線，必須使用有接地的電源線（PE）。
5. 顯微鏡需防高溫、防潮、防異物
為防止發生短路或其它故障，請不要長時間在高溫，潮濕的環境下使用，適宜工作環境溫度5°C~35°C，相對濕度20%~80%（25°C時）。如果有水灑在顯微鏡上時，請立即關閉電源開關，并拔掉電源線，然后用干布將水擦去。當有異物進入或滴入顯微鏡時，請停止使用并與供應商聯系。
6. 光源熱度
照明燈泡在使用時會產生高溫，在燈亮?xí)r不要觸摸集光鏡或燈箱，熄燈30分鐘以內不要接觸燈泡。更換燈泡時，請確認燈泡是否已足夠冷卻（至少熄滅30分鐘）。
★ 為防止?fàn)C傷，在燈亮?xí)r或熄燈30分鐘以內不要觸摸燈泡。
★ 為防止火災，請不要在燈泡附近放置纖維制品、紙張或易燃易爆物品（如汽油、石油醚、酒精等）。
7. 粗微動調焦手輪
本儀器采用粗微動同軸調焦機構。請不要同時沿相反方向旋轉左右粗微動調焦手輪。當物鏡升降裝置已達到移動的極限位置后，請不要繼續旋轉粗動調焦手輪。否則會導致調焦機構損壞。
8. 放置場所
本顯微鏡是精密光學儀器，如果使用或存放不當，將會導致儀器損壞或?qū)ζ渚犬a(chǎn)生不良影響。在選擇使用場所時請考慮以下條件：
※. 避免將顯微鏡放置在以下場所：有陽光直射處、室內照明的垂直下方及其它明亮場所。
※. 適宜工作環境溫度5°C~35°C，相對濕度20%~80%（25°C時）。不要將顯微鏡長時間放置在高溫、潮濕與積滿灰塵的場所，否則鏡頭上會結霧或發霉，積聚灰塵等，從而損壞顯微鏡，縮短其使用壽命。
9. 安裝燈泡
請不要用手指直接觸摸燈泡的玻璃表面。安裝燈泡時請戴上手套或用棉質料包裹燈體后再進行安裝。
※ .擦拭燈體表面污漬，可用干凈的棉質布料蘸上酒精擦拭。如不擦拭干凈則會蝕刻在燈泡表面，使其亮度減弱，壽命降低。
※ .安裝燈泡時要小心，防止燈泡滑落或傷害手指。
※ .更換燈泡時，請確認燈泡的觸點是否完好。如果觸點被損壞，燈泡可能不亮或短路。
※ .更換燈泡時，將燈腳盡可能深地插進燈座內。如果燈腳松了，燈泡可能熄滅或接觸不良。
10. 儀器搬運
本顯微鏡是精密光學儀器且重量較重，搬運時小心謹慎，嚴禁強烈撞擊和野蠻操作，否則會造成儀器損壞。
11. 環境保護
請將顯微鏡包裝與使用過程中產生的廢棄物，如紙箱、泡沫，塑膠、燈泡、電池等分類后妥善處理，保護環境！
保養維護 Maintenance
1. 主機電源開關為供電控制，觀察完畢或暫停使用時，將開關“O”按下，切斷電源，以免儀器內電氣元件仍處于工作狀態。長期不用時，應將電源插頭從電源插座中拔出并妥善保管好各種連接線。
2. 保持清潔，可用清潔紗布（或綢布、脫脂棉）蘸少許乙醇將鏡頭上的油與機身清擦干凈，待其完全冷卻、干燥后罩上防塵罩。
3. 清潔鏡頭：用吹風球吹去或用軟刷拭去鏡頭上的灰塵；重的污垢、指印可用鏡頭紙或軟布蘸少許酒精與乙醚的混合液輕輕擦拭（兩者混合比約酒精20～30%，乙醚70～80%）。
4. 清潔儀器表面：可用清潔的軟布擦試；重的污垢可用中性清潔劑擦洗。
5. 保管：長時期不用顯微鏡時，請關掉儀器電源，燈泡充分冷卻，將顯微鏡的防塵罩罩上，存放在干燥、通風、清潔且無酸堿蒸汽的地方，以免鏡頭發霉。
6. 定期檢查：為保持顯微鏡的性能，應對儀器進行定期檢查和維護。
附：部分測量案例：
