直線度測量（Test for Straightness）
1. 測量前準備

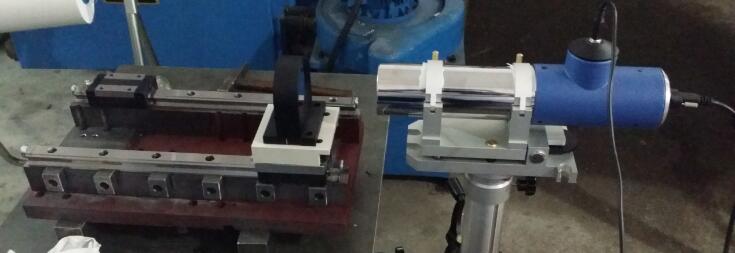

1.1、安裝自準直儀
a)、將準直儀安裝在穩固的基座（或三角架）上，并連接各線纜（電源線、數據線），啟動測量用電腦。
b)、將平面反射鏡固定在待測導軌的測量板橋（或線軌的滑塊上），可使用磁性底座附件便于快速緊固和拆除。反射鏡可暫不緊固待準直儀調整到位后再進行緊固。
c)、對于較短的線軌，可使用線軌滑塊作為板橋使用，此時板橋的跨距即為滑塊的接觸長度。

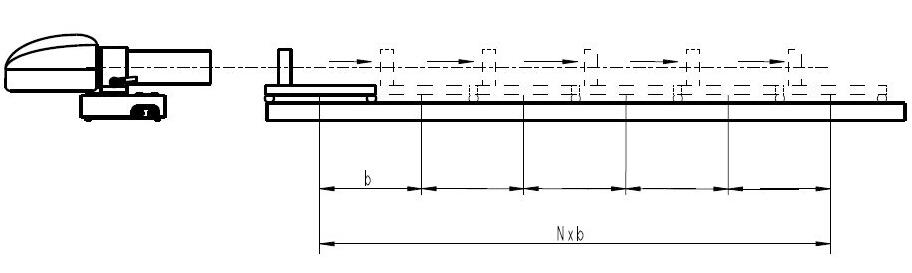

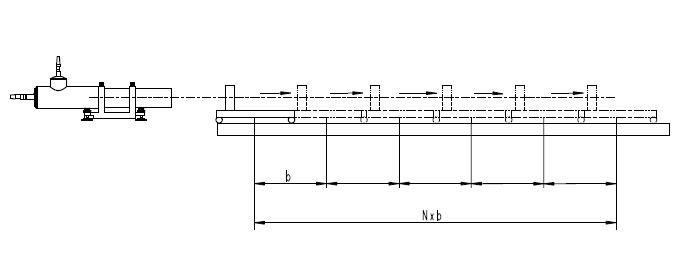

d)、提前在待測導軌上根據板橋跨度做好標記標識，測量時每次板橋移動距離為一個跨距（如下圖示意），通常一根導軌需要至少3-5個跨距完成測量。
e)、目視將準直儀的物管中心線與反射鏡的中心等高（必要時調整三腳架或準直儀固定座的高度）（參考上圖示意）。
1.2、自準直儀調整
a)、將測量板橋置于基準線上準直儀近端，運行準直儀軟件并啟動測量；
b)、輕輕敲動反射鏡或板橋，調整X軸測量值到原點附近；通過準直儀俯仰微調旋鈕，調整Y軸測量值到原點附近；
c)、輕輕敲動反射鏡（或輕微水平旋轉反射鏡），使X軸測量值在±1000″范圍內變化，此過程中，要求Y軸測量值變化量小于10″；
d)、如未達到要求，松開準直儀底座上的鎖緊旋鈕（或手柄），轉動準直儀光管，之后再鎖緊準直儀；
e)、重復（c），直到符合要求。
f)、將反射鏡固定（若使用磁性底座則打開磁力吸附開關），將準直儀對準反射鏡近端，微調二維底座使近端讀數在中心點附近。
g)、將反射鏡從導軌近端慢速推向遠端，并同步觀察顯示屏準直儀讀數，推動過程中十字光標應始終在準直儀視場內即可，如近端和遠端讀數相差較大，則表明準直儀光軸和導軌基線偏差較大，應重新微調二維底座，必要時可采用激光找像附件輔助。
2. 數據測量
數據測量應在開機預熱三十分鐘后進行！
a)、反射鏡或測量板橋置于基準線上準直儀近端，將兩軸測量值調整到原點附近，按下相對坐標系快捷鍵，保存第一個測量值；
b)、移動反射鏡到下一測量點，保存測量值；
c)、重復（b），直到基準線測量完成。
3. 數據處理
3.1、導入數據、設定參數

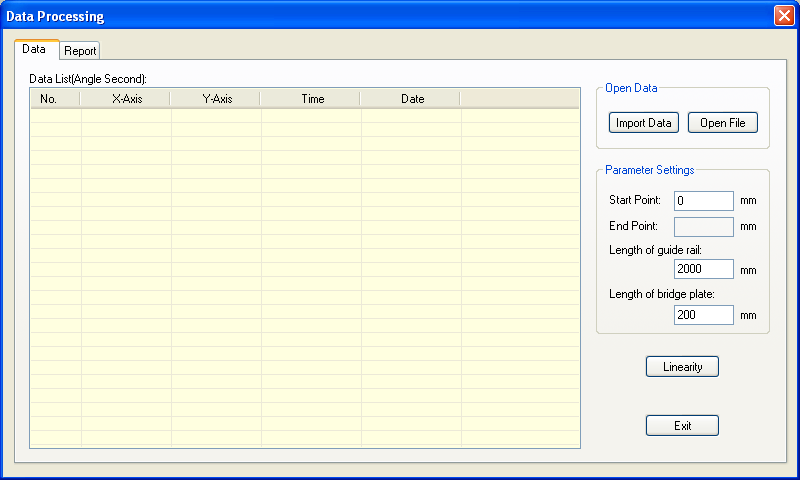

圖1. 處理對話框
a)、當測量完成后，停止軟件，點擊F10（處理），打開處理對話框，如上圖所示；
b)、點擊“導入數據”按鈕，將保存的數據導入，測量數據將顯示在處理對話框上的數據列表中；

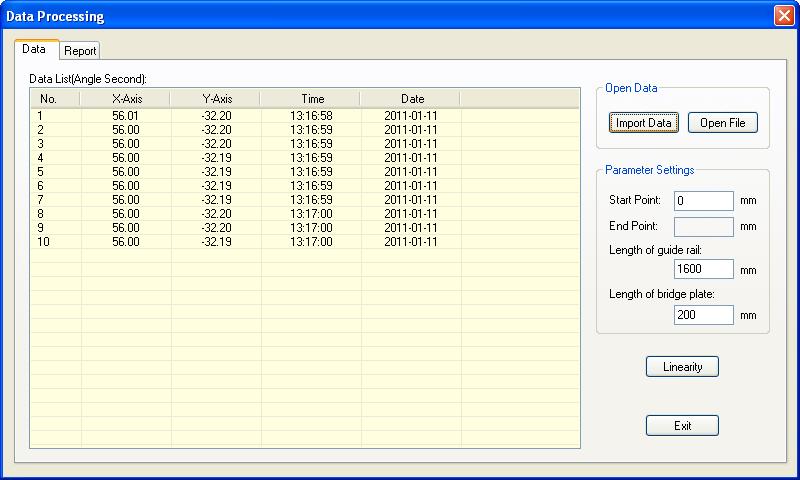

圖2. 導入測量數據
3.2 點擊“直線度計算”按鈕，軟件將使用數據和參數計算直線性

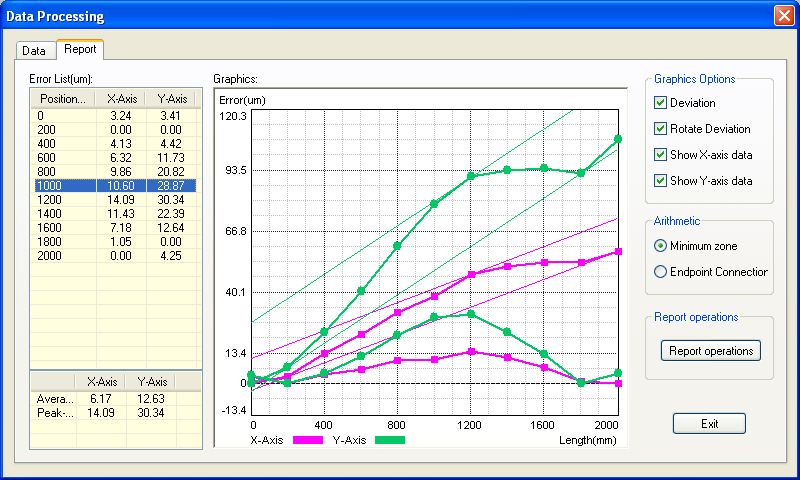

圖3. 報表界面

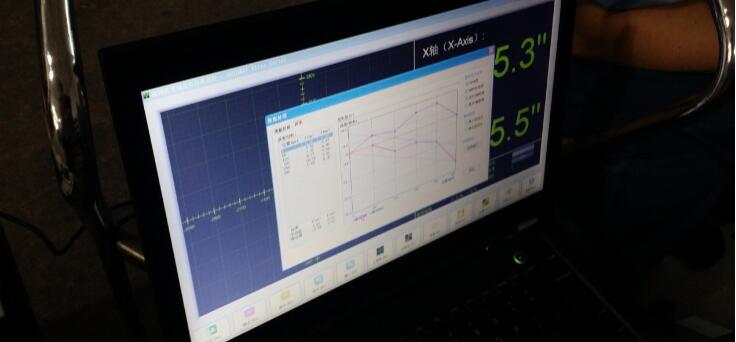

每個測試點的偏差值顯示在“錯誤列表”，并在底部顯示的平均值和峰谷。偏差如折線所示，有兩種算法可選擇，當算法改變時，結果會被重新計算。
4. 測量后的處理
對于常用的線軌，測量結束后，首先處理Y軸，應根據Y軸的測量結果，拆除線軌后對其中高點進行刮研和打磨，刮研量應依照高點的偏差值適當操作已避免過低。處理后需重新安裝線軌并重復直線度測量，經過多次操作后直至達到安裝精度要求為止。
X軸的直線度偏差應在Y軸處理到位后，根據最后的測量結果，通過線軌固定螺絲位置的曠量進行微調已達到安裝精度要求。
