honc17
honc17
魏氏體組織(widmanstatten structure)
魏氏體定義：先共析相沿過飽和母相的特定晶面析出，在母相中呈片狀或針狀特征分布的組織。
焊接熱影響區(qū)中的過熱區(qū)，由于奧氏體晶粒長得非常粗大，這種粗大的奧氏體在較快的冷卻速度下會形成一種特殊的過熱組織，其組織特征為在一個粗大的奧氏體晶粒內會形成許多平行的鐵素體(滲碳體)針片，在鐵素體針片之間的剩余奧氏體最后轉變?yōu)橹楣怏w，這種過熱組織稱為鐵素體(滲碳體)魏氏組織。
簡單說來，就是在奧氏體晶粒較粗大，冷卻速度適宜時，鋼中的先共析相以針片狀形態(tài)與片狀珠光體混合存在的復相組織。
魏氏組織不僅晶粒粗大，而且由于大量鐵素體針片形成的脆弱面，使金屬的韌性急劇下降，這是不易淬火鋼焊接接頭變脆的一個主要原因。
理論產生
片狀的共格沉淀相通常是在基體的一定晶面析出（叫沉淀的慣析面），以維持共格，因為在晶體內晶面成幾組方向不同地平行排列，所以沉淀相也就是幾組平行排列，成為魏氏組織。
過熱的中碳鋼或低碳鋼在較快的冷卻速度下容易產生魏氏組織。
特點

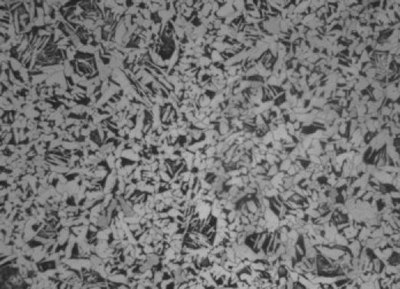

在亞共析鋼中常見的魏氏組織呈羽毛狀，有呈等邊三角形的，有鐵素體相互垂直的，也有混合型的魏氏組織。
特點影響
過共析鋼，在一定冷卻條件下，滲碳體沿奧氏體一定晶面析出，也能形成魏氏組織。魏氏組織的存在如果伴隨晶粒粗大，則使鋼的力學性能下降，尤以沖擊性能下降為甚。
一、什么是魏氏體組織?
含碳低于0.6%的碳鋼或低合金鋼，在奧氏體晶粒較粗和冷速適中的條件下，先共析鐵素體呈片狀或粗大羽毛狀，與原奧氏體有一定位向關系，這種組織稱為魏氏體組織。
二、亞共析鍛鋼中魏氏體組織產生的原因
1、亞共析鍛鋼在遠高于A3溫度長時間加熱會導致實際晶粒度的粗大，在過熱鋼中經常發(fā)現按切變機制形成的鐵素體，在高溫碳擴散轉移條件下，發(fā)生鐵素體--魏氏體組織實際晶粒度的劇烈粗化，從而形成嚴重的魏氏體組織。
2、魏氏體組織的形成有時與加熱溫度關系不大，而取決于奧氏體化后的冷卻速度。因此，在低合金鋼的鍛造過程中，即使始鍛、終鍛溫度合適，如鍛后冷卻不規(guī)范，也有可能形成魏氏體組織。
3、低合金鋼的鍛造加熱一般在氧化性氣氛中進行，如發(fā)生過燒現象，也形成嚴重的魏氏體組織，過燒組織在隨后的熱處理過程中是無法修復的。
三、魏氏體組織鐵素體對鋼件性能的影響
關于魏氏體組織鐵素體的作用眾說不一。多數認為魏氏體組織鐵素體降低亞共析鋼的塑韌性，尤其降低鋼的沖擊韌度，但也有許多相反的試驗結果和觀點，即只要保證鋼的奧氏體晶粒度與其它條件相同，魏氏體組織不僅不降低而且能夠改善鋼的沖擊韌度和塑性。
四、魏氏體組織的遺傳性及消除方法
魏氏體組織的鋼件重新奧氏化時，以慢速加熱到常規(guī)的淬火溫度，甚至再低一些，其奧氏體晶粒仍然是粗大的，這種現象稱為組織遺傳性。要消除魏氏體組織的遺傳性，可采用中間退火或多次高溫回火處理。
五、關于魏氏體組織的爭論
關于魏氏體組織的形成機理、形成動力學、組織性能、組織遺傳、消除方法，在學界一直存在較多的爭論，因而學術文獻較少涉及。多數認為魏氏體組織對機械性能是有害的，但對不同的材料、不同的處理方法、不同的晶粒度，不可一概而論，而應通過反復做機械性能實驗來判斷其性能優(yōu)劣。
如想了解或關注更多金相學相關信息可咨詢我公司客服或直接登錄我們的官方網站查看更多你所需要了解的知識：http://www.sdlmswkj.com
勁爆優(yōu)惠，觸手可得！
 |
400-9696-970 |
 |
13661910343 |
 |
021-20969529 |
 |
[email protected] |
 |
honc17
honc17
