用戶最好能做一個調整基座,移動墊鐵的長度以200mm為宜, HCZZY-20、HCZZY--30、HCZZY--50每次移動距離為200mm,這時每小格讀數為0.0005mm;HC1401、HC1401A、HC1401B每次移動距離為200mm,這時每小格讀數為0.001mm;這樣計算起來方便。

(圖一)
1.調整基座 | 2.自準直儀(平直儀) | 3.反射鏡 |
4.移動墊鐵 | 5.導軌 |
|
將反射鏡移至被測導軌靠近儀器主體的一端,調整基座,使儀器目鏡內十字像出現在視場中心位置,然后擰動手輪,使刻線瞄準十字像。
再移動反射鏡移至導軌的另一端成像,直至在導軌二端都能看到完整的成像即可。將儀器和反射鏡固定,以免在測量中因輕微變動導致測量誤差。
一、作圖法
例:設一導軌全場為2米,用200mm墊鐵,各位置依次讀數值如下。
1) 0,2.5,3,5.5,7.8,10.5,11,10.8,13,15.5
2) 作圖取坐標軸0X為1:20,0Y為偏差值設取1000:1
則 P1=0 P2=2.5(應以P1點為起點) P3=3(應以P2為起點)依次置P10連接

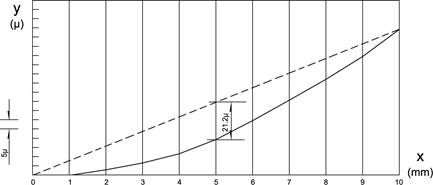

3) 連接一條以0位原點至P10的標準軸線,從中可知平行Y軸P5處導軌的最大偏差值(通過圖表可知偏差值為21.2μ)(見圖二)

(圖二)
二、計算法
1、 求算術平均值(將各個讀數相加,除以位置個數,求得算術平均值)
2、 求減后讀數值(各個讀數值減去算術平均值,求得減后讀數)
3、 求各點位置誤差值(第一位置誤差等于第一位置的減后讀數。將第一位置的誤差加上第二位置的減后讀數,得第二位置的誤差。再將第二位置的誤差加上第三位置的減后讀數,得第三位置的誤差。依次加到最后一個位置,得到每個位置的誤差值。)
例:設導軌全場為2米,用200mm墊鐵,各位置依次讀數如下。
1) 0,2.5,3,5.5,7.8,10.5,11,10.8,13,15.5
2) 求算術平均值:(0+2.5+3+5.5+7.8+10.5+11+10.8+13+15.5)÷10=7.98≈8
3) 求減后讀數值:-8,-5.5,-5,-2.5,-0.2,+2.5,+3,+2.8,+5,+7.5
4) 求各點位置誤差:-8,-13.5,-18.5,-21,-21.2,-18.7,-15.7,-12.9,-7.9,-0.4
從上面的數值可以看出,-21.2μ為導軌的最大偏差,位置在第五檔處。為了實觀起來,可以將格位置的誤差做成圖形。(見圖三)

?(圖三)
